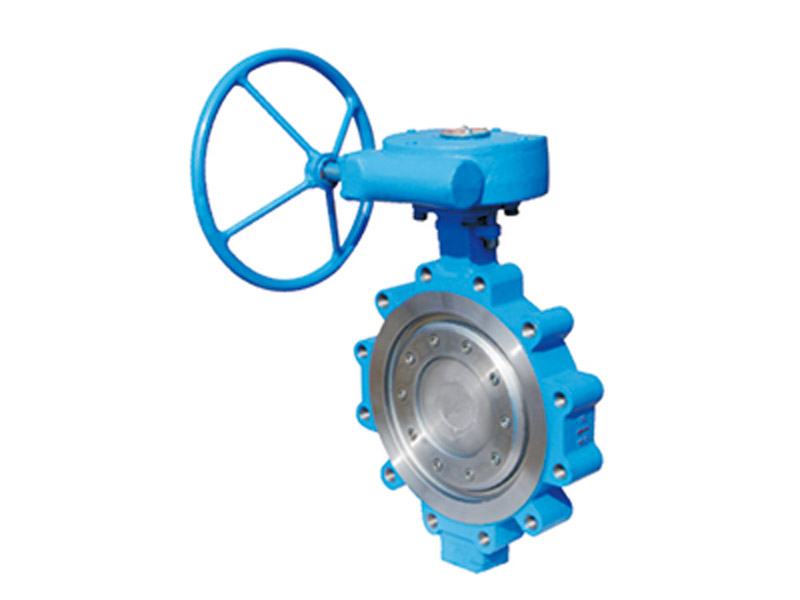

美标三偏心凸耳式蝶阀的产品特点
三偏心蝶阀启闭时蝶板与阀座的密封面之间没有摩擦，所以三偏心蝶阀启闭时比较轻便，也避免了密封面在启闭时因摩擦而刮伤。对夹蝶阀体积小、操作简单、安装方便，且重量轻、节约材料，尤其在大口径管道中应用，具有明显的经济效益优势。

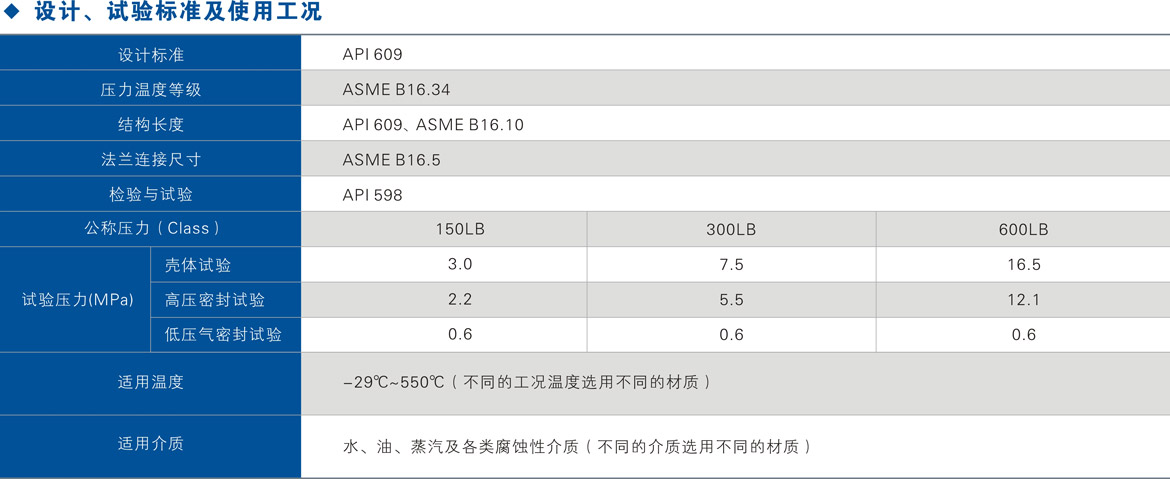

美标三偏心凸耳式蝶阀的应用规范
①阀门的设计与制造按API 609
②检验和试验按API 598、API 609
③对夹连接法兰按ASME B16.5 for NPS≤24, ASME B16.47B系列API 605、 ASME B16.47A系列、 MSS SE-44(for NPS>24)
④结构长度: ASME B16.10、API 609
⑤温压等级: ASME B16.34

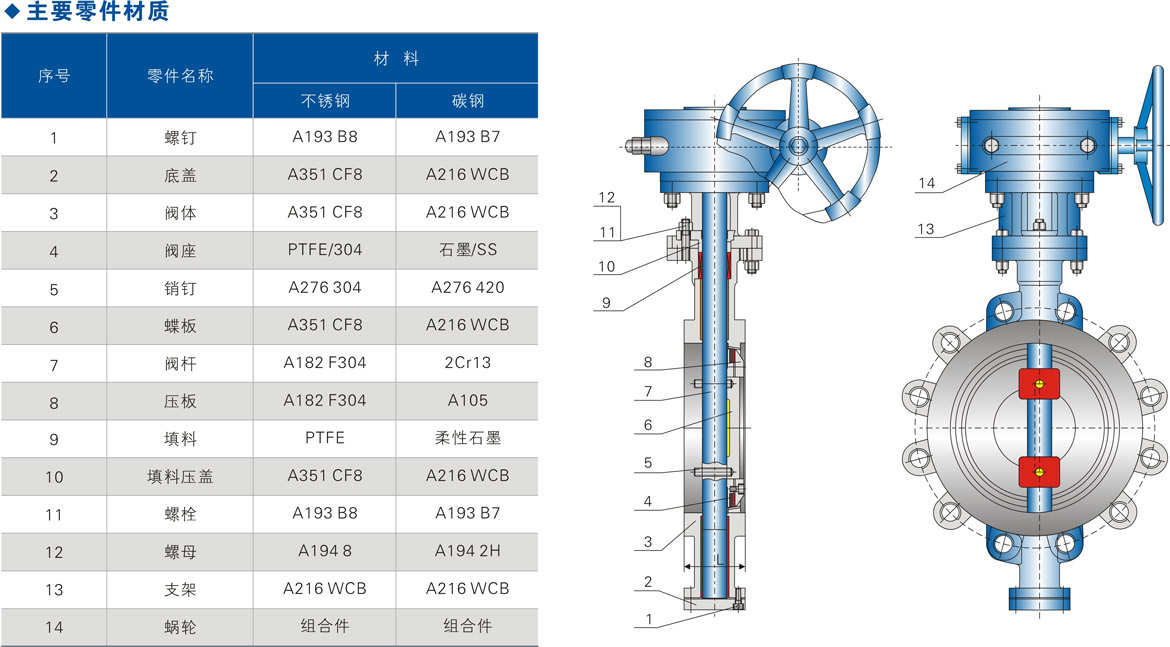

美标三偏心凸耳式蝶阀的结构特点
①双重安全构造：为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合、在蝶板上下侧分别装有两个各自独立的止推环、从而保证了阀门在任何工况下的正常工作。同时、为防止未知原因所引起的阀杆破损、飞出而造成的突发事故、在阀门下端内外两处设计了各自独立的阀杆飞出防止机构。
②无死区设计：在设计过程中考虑了在调控领域中的应用问题、充分利用三偏心蝶阀的密封原理、做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递到密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通阀门时所常见的跳跃现象、根除了阀门的低开度范围内因磨擦等各种不安定因素所造成的调控不能现象、即根除了死区、这意味着三偏心蝶阀几乎可以从 0 开度开始即进入可调控区域、直到 90 开度、其正常调控比是一般蝶阀的 2 倍以上、调控比z高可高达 100:1 以上。这为三偏心蝶阀作为调控阀使用创造了良好的条件、特别是在大口径时、截止阀的成本较高、另外、截止阀无法实现零泄漏、在需要紧急关断的工况中、必须在截止阀的旁侧加装关断阀、而三偏心别发集调控与关断于一身、其经济效益是极其可观的。
③多层次阀座结构：三偏心蝶阀的阀座由不锈钢薄片与石墨(石棉、四氟等)薄片层叠而成、这种结构可以有x地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合、即使出现微小的损伤、也不会产生泄漏。
④可更换式蝶板密封副：三偏心蝶阀的蝶板密封面与蝶板是独立的、蝶板密封面可以更换、在蝶板密封面受损时不用更换阀门或更换蝶板，只需调换蝶板密封面即可，这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。
⑤均衡固定结构：基于三偏心蝶阀的密封面形状的特点，三偏心蝶阀密封副固定方式采用了螺栓椭圆形分布固定，使每个螺栓都均衡受力，杜绝了因应力分布不均而产生的密封副松动、泄漏固定方式采用了螺栓椭圆形分布固定、不但定位准确、而且还使每个螺栓都均衡受力、杜绝了因应力分布不均而产生的密封副松动、泄漏。
⑥防火结构：当发生火灾时,填料、阀座等非金属(非防火材料)将被烧坏,大量泄漏的介质可能会更加促使火势蔓延、扩大,这是阌门的防火结构可阻挡介质大量泄漏。防火防静电的结构设计应符合AP1607等标准要求
⑦高密封填料结构
三偏心蝶阀属回转型阀门、其阀杆动作仅为 90 °回转而已，这与闸阀、截止阀等阀杆动作为螺旋多回转往复运动相比，其填料部所受磨损程度很低，相对地使用寿命很长、更由于在填料密封等防止外部泄漏构造上，采取了z高标准设计，从而可以在按照 EPA21 规格下进行外部泄漏测试时，标准密封性能保证在 100ppm 以下。
